田宫 趣味235 70235 齿条和小齿轮齿轮组
[将旋转运动转换为线性运动的齿轮组]该齿轮组可让您创建使用齿轮将旋转运动转换为线性运动的齿条和小齿轮机构。小齿轮可连接至齿轮箱等 3mm 六角轴，并具有离合器，可在施加较大力时保护电机和齿轮。它可以应用于多种工艺品，例如像叉车一样移动或滑动变速箱本身，当与 Fun Crafts 系列的万向臂结合时，您可以进一步扩展移动的可能性。

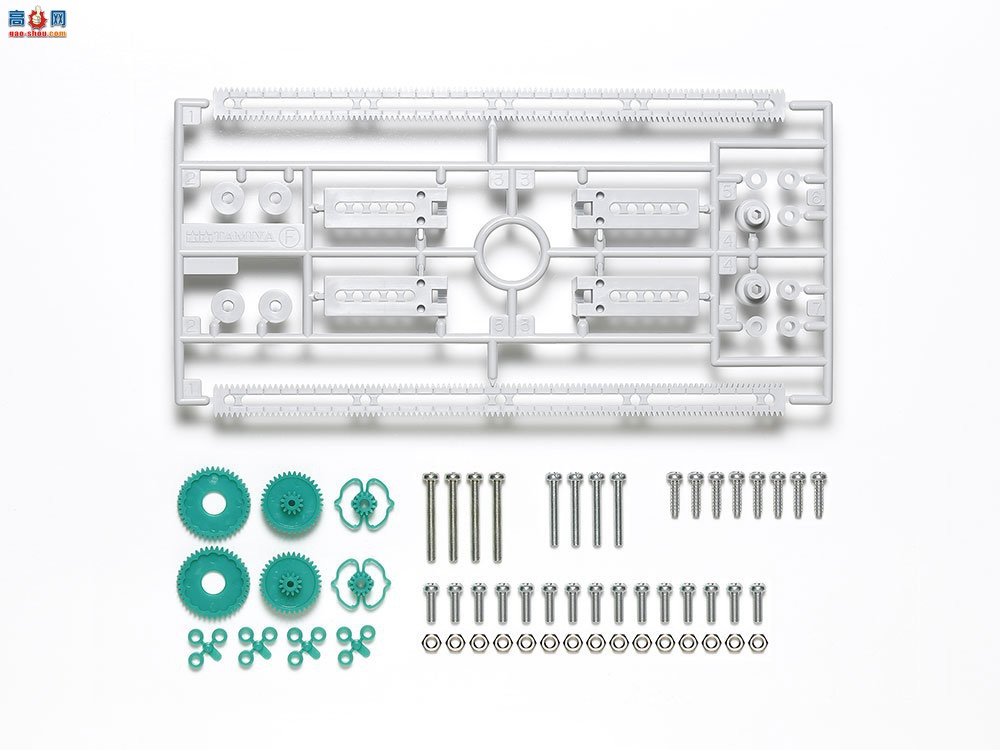

[基本规格]除了长度约 170mm、宽度约 10mm x 2 的齿条、42T 小齿轮 x 2、L 形臂 x 4 之外，还包括塑料螺母和螺钉
大须贺博士的趣闻
：将旋转运动转换为直线运动的齿轮齿条机构

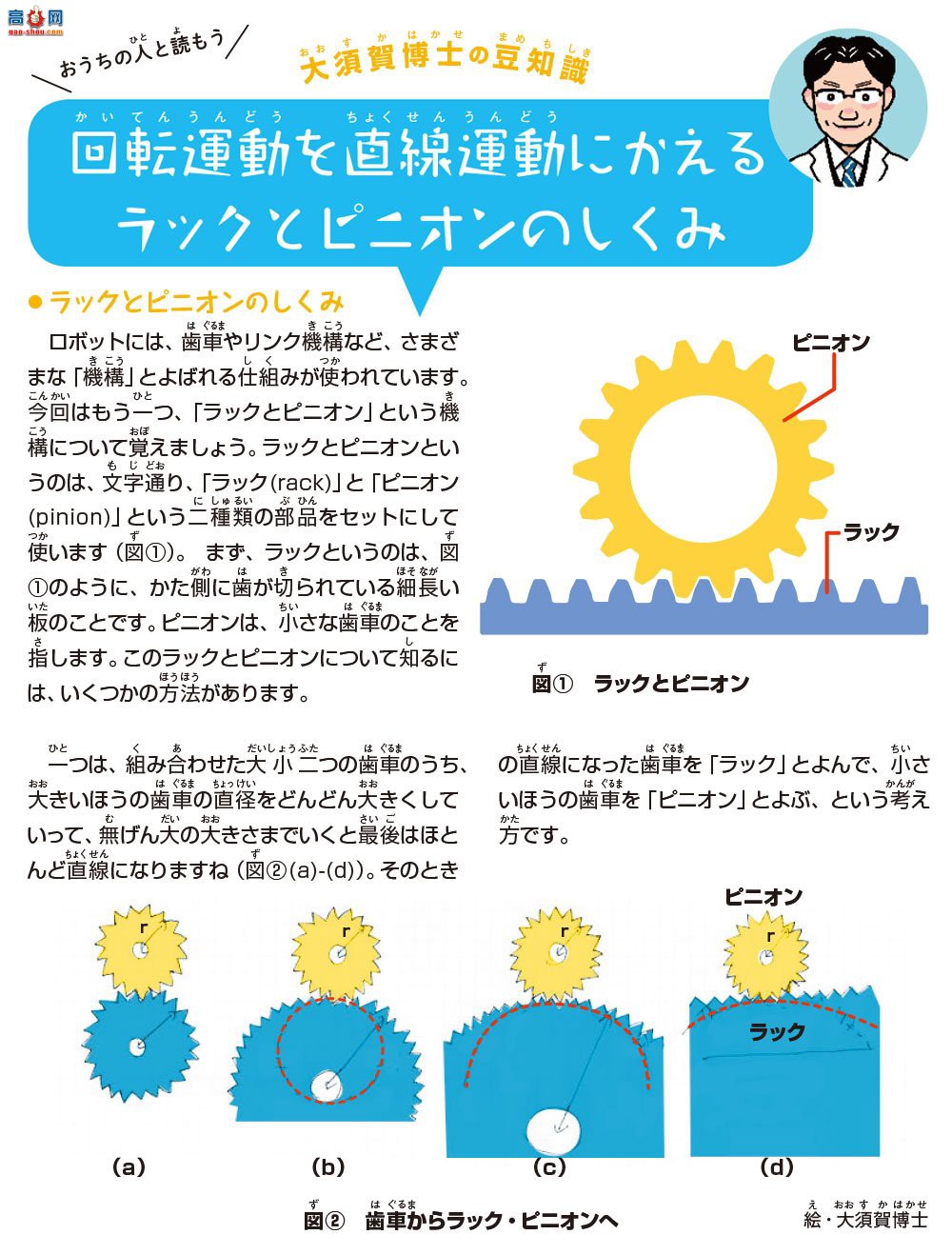

机器人使用各种被称为“机构”的机构，例如齿轮和连杆机构。这次，我们再了解一件有关“齿条和小齿轮”机构的知识。齿条和小齿轮实际上由两种类型的零件组成：齿条和小齿轮（图 1）。 首先，齿条是一块长而薄的板，一侧刻有齿，如图1所示。小齿轮是一种小齿轮。有多种方法可以了解这种齿条和小齿轮。
一是逐渐增大组合的两个大小齿轮中较大齿轮的直径，当达到完全大的齿轮时，形状将几乎变成一条直线（图2（a））-（d ））。这个想法是，当时的直齿轮称为“齿条”，较小的齿轮称为“小齿轮”。

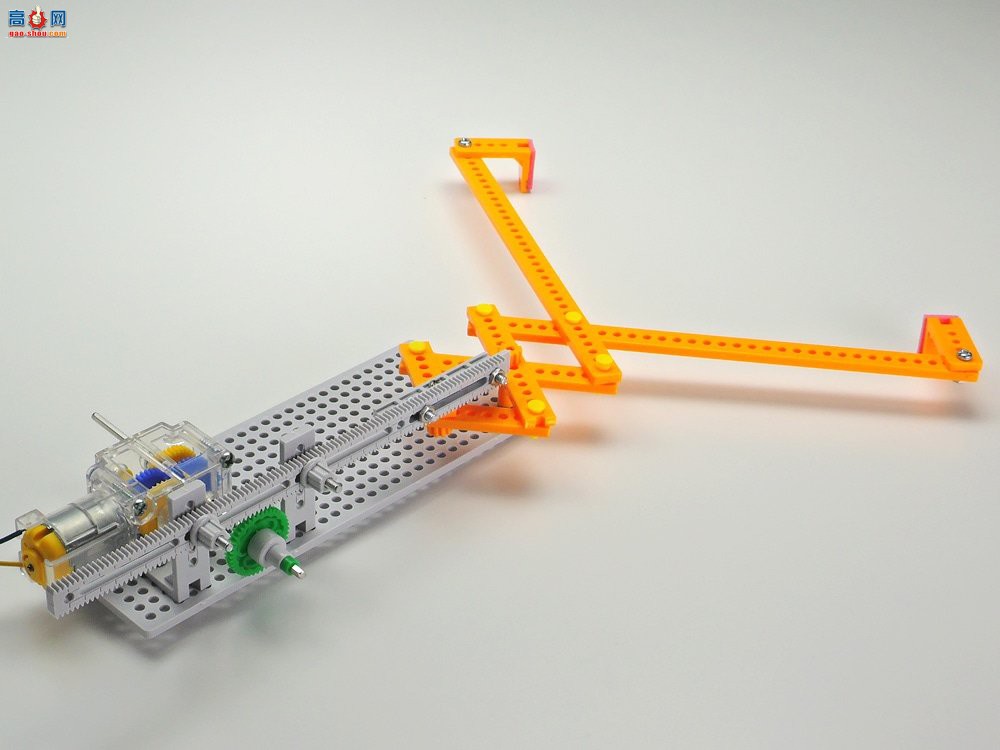

通过直线运动进行魔手的打开/关闭操作。

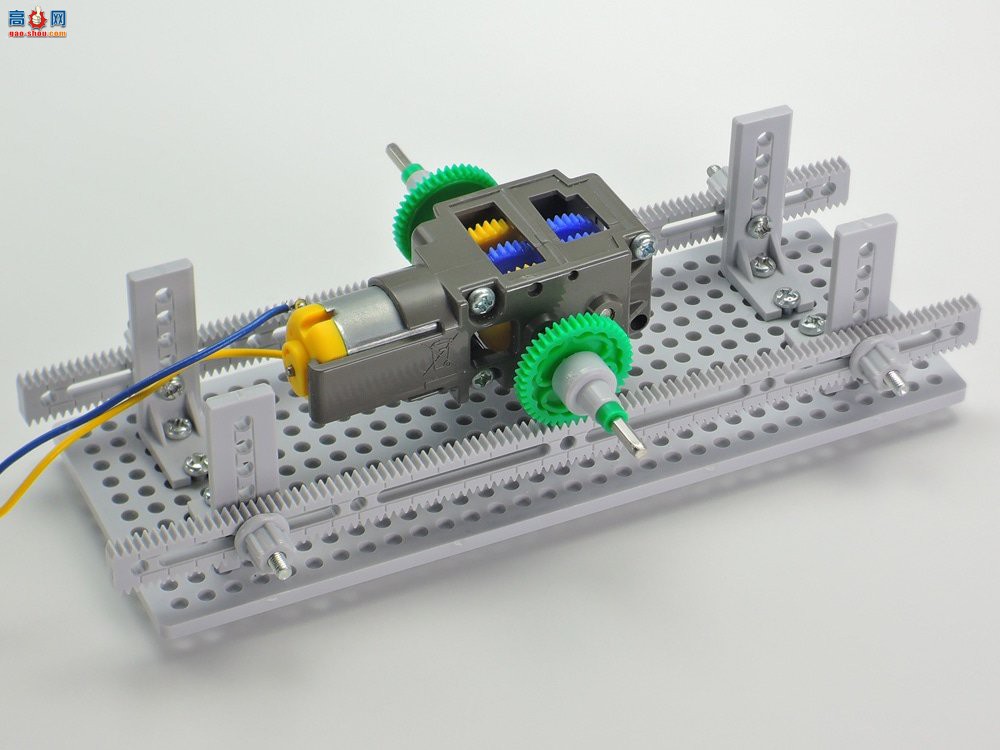

基本操作示例。可以轻松配置线性运动。

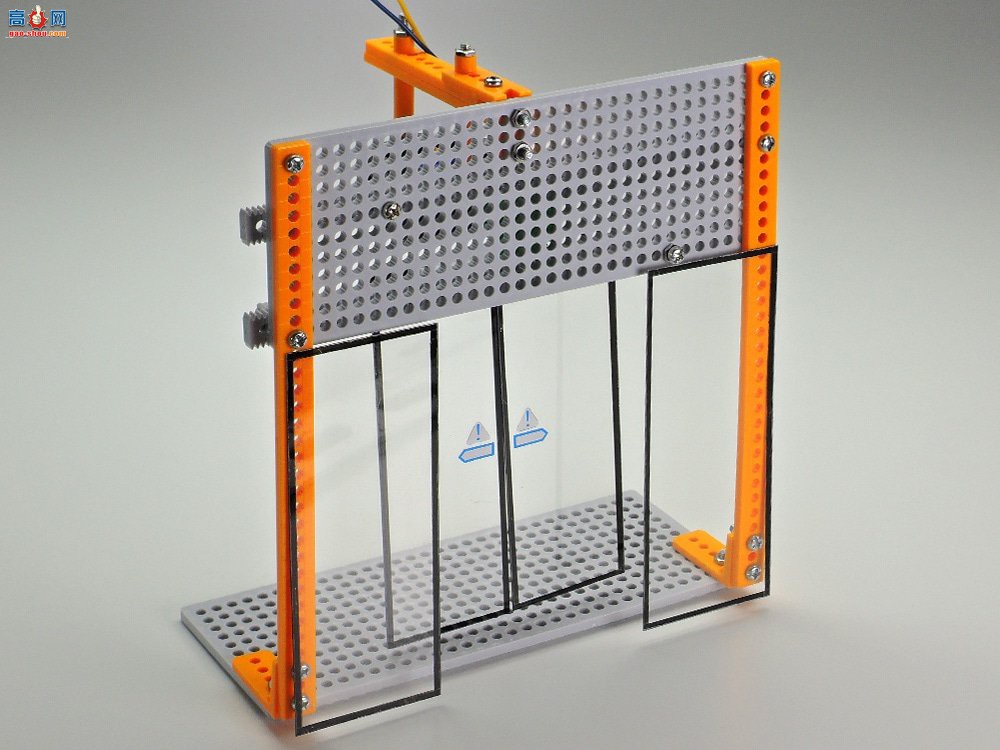

两个线性运动组合的示例。再现门的左右开闭机构。

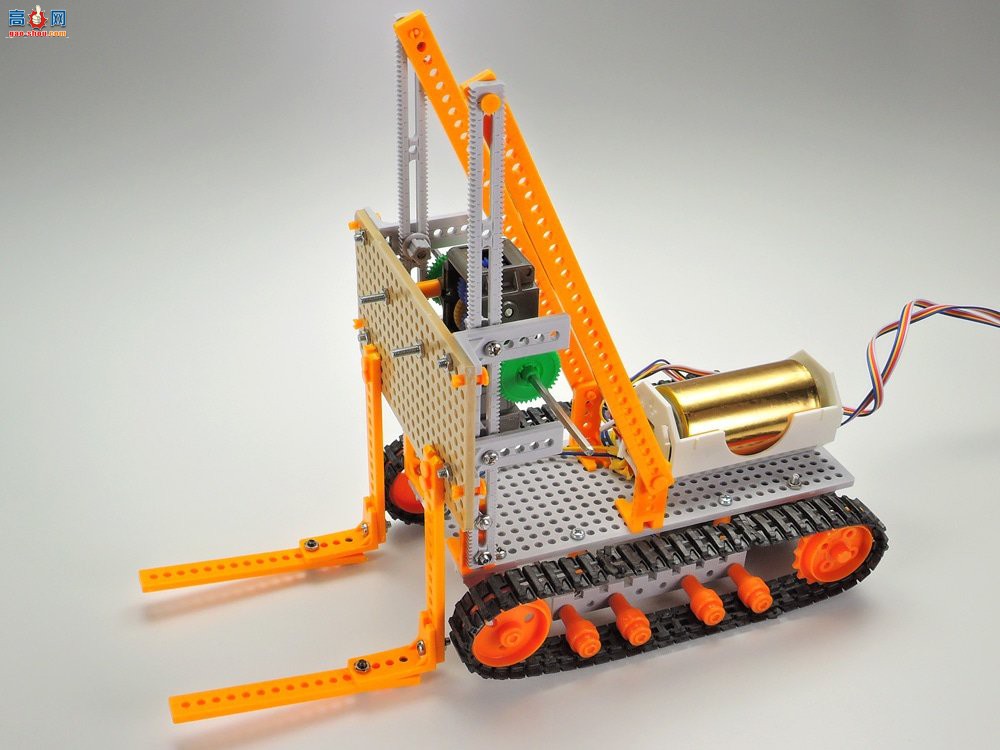

叉车垂直运动的应用示例。

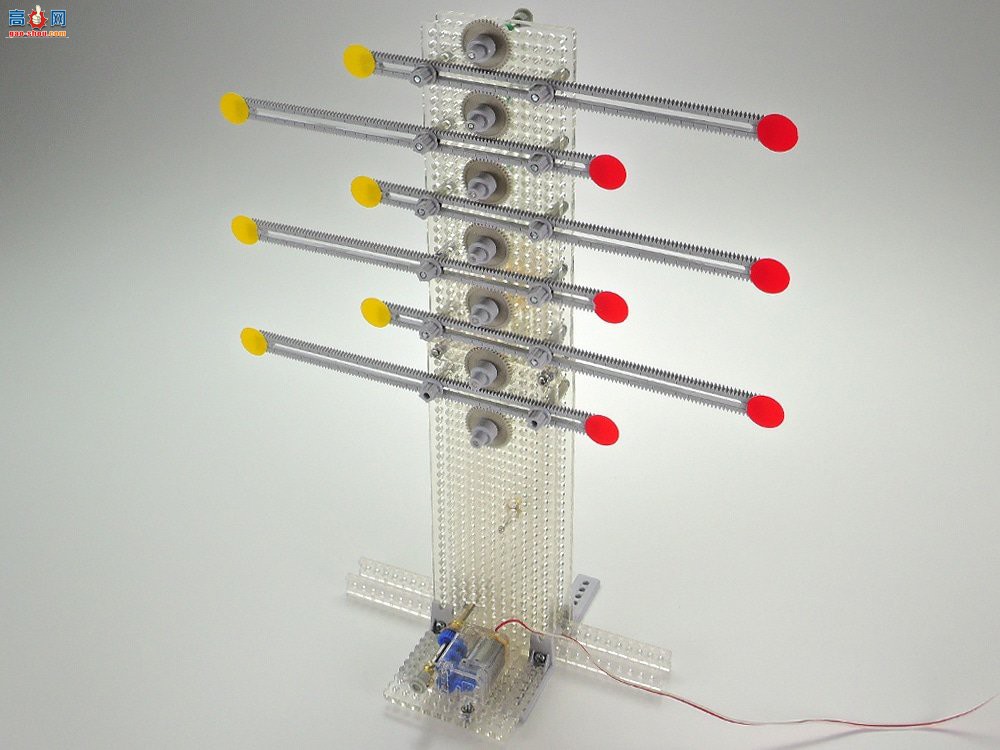

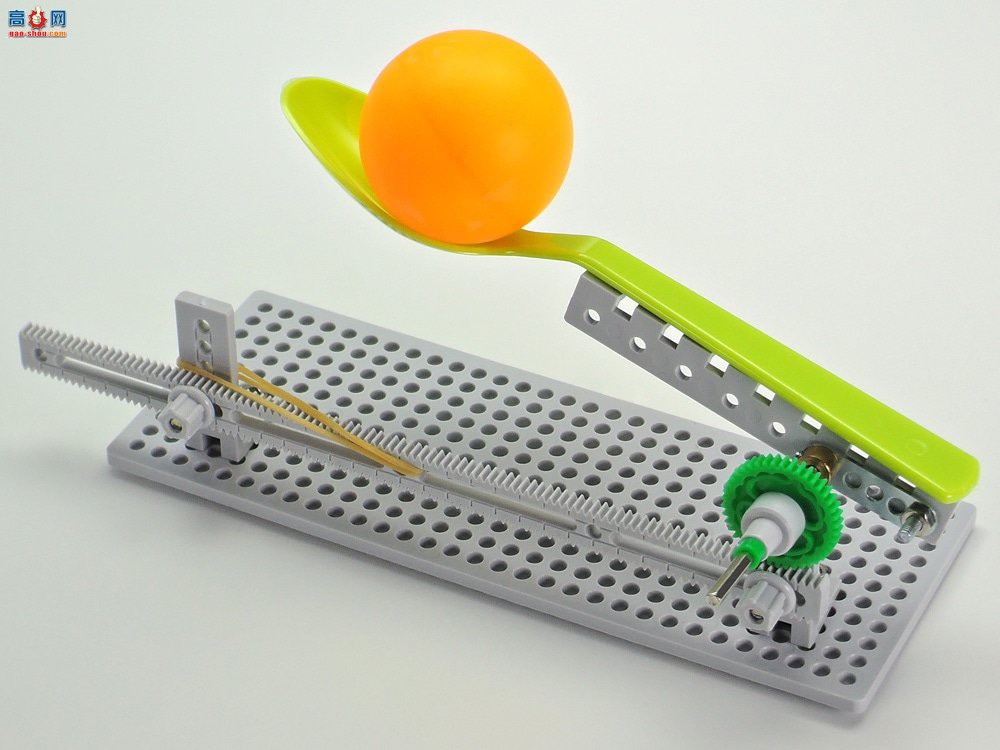

将线性运动改为旋转运动，使乒乓球飞起来。
它也与塑料货车工艺品完美搭配。
|
