美 F-4 鬼怪II/幻影II 战斗机考证合集

      F-4战斗机(英文:F-4 fighter,代号:Phantom Ⅱ,译文:鬼怪/鬼怪Ⅱ,曾用编号:F4H,通称:麦克唐纳·道格拉斯F-4“鬼怪”),是美国一型双座双发全天候远程超音速防空截击机或战斗轰炸机。
      F-4战斗机是第二代战斗机的典型代表,各方面的性能较均衡,不仅空战格斗好,对地攻击能力也不弱;缺点是转弯半径过大、大迎角机动性能欠佳,高空和超低空性能略差,起降时对跑道要求较高。
      F-4战斗机由美国麦克唐纳·道格拉斯公司(McDonnell Douglas ,现并入波音公司)于1956年开始设计,1958年5月第一架原型机试飞,生产型则于1961年10月开始正式交付海军使用,1963年11月开始进入空军服役,是美国空海军六七十年代的主力战斗机,参加过越南战争和中东战争,也曾经是美国空军雷鸟飞行表演队的表演飞机 。

美 F-4 鬼怪II/幻影II 战斗机考证合集
      F-4A:该型为舰载机,共生产45架,于1958年5月首飞,美国其后订购了21架试验型及24架预产型,预产型于1959年首飞,装两台J79-GE-2发动机,单台推力71.1千牛。该型装备AN/APQ-72雷达,可携带4枚”麻雀“III空对空导弹,没有机炮。

      F-4B:该型为全天候战斗机,供美国海军及美国海军陆战队用于制空。火力系统的设备跟F-4A基本相同,但基于当时「导弹万能论」的影响下,没有安装航炮。该型安装两台J79-GE-8引擎,单台推力75.7千牛,设有两套控制系统,后座的驾驶员也可操作飞机。部份F-4B被改装成不同的专用飞机,如EF-4B、NF-4B、F-4N及QF-4B等。

      RF-4B:原F4H-1P,B型的侦察型,1965年3月试飞。侦察系统同RF-4C,无军械,单操纵系统,共生产46架。30架于1978年底改装,增加了AN/AAD-5红外线扫描设备、AN/APD-10侧视雷达、AN/ASN-92舰上惯性导航系统和AN/ASW-25自动着舰系统。

美 F-4 鬼怪II/幻影II 战斗机考证合集

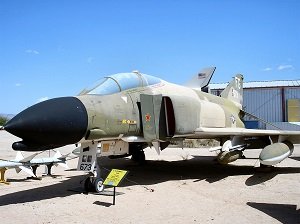

F-4C (64-0829)幻影II/鬼怪II 战斗机
美 F-4 鬼怪II/幻影II 战斗机考证合集
F-4C (64-0673) 幻影II/鬼怪II 战斗机
美 F-4 鬼怪II/幻影II 战斗机考证合集
F-4C (64-0791)鬼怪II/幻影II 野鼬鼠  战斗机
美 F-4 鬼怪II/幻影II 战斗机考证合集
F-4C (64-0815)幻影II/鬼怪II 战斗机
美 F-4 鬼怪II/幻影II 战斗机考证合集

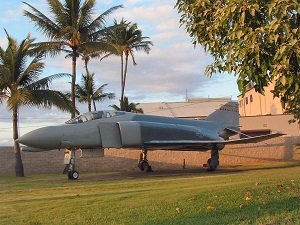

F-4C (HANG 199 TFS)幻影II/鬼怪II 战斗机
      F-4C:该型由F-4B改进而成,于1963年5月首飞,1966年停产,一共生产了583架,主要装备美国空军,有36架出口至西班牙。装两台J79-GE-15发动机,单台推力75.7千牛。具有更强的对地打击能力,导弹控制系统的雷达也由APQ-72改为APQ-100,增加了地形测量及手控投弹的能力。拆除了AAA-4红外线探测装置,轰炸系统改为AN/AJB-7,并加入了AN/ARW-77导弹控制器。越南战争结束后,大约有27架F-4C安装了AN/ARN-92瞄准测距器,可携带AGM-45反辐射导弹。同时,空中加油装置由锥套改为伸缩套管。

      F-4D:F-4C的升级版,换装AN/APQ-109雷达,可以发射反辐射导弹压制敌方防空阵地。1965年7月首飞。

美 F-4 鬼怪II/幻影II 战斗机考证合集
F-4E 幻影II/鬼怪II 战斗机
美 F-4 鬼怪II/幻影II 战斗机考证合集

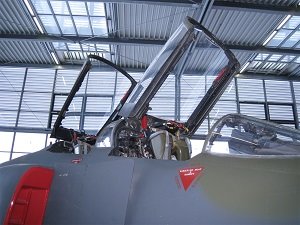

F-4E 幻影II/鬼怪II 战斗机细节图片
美 F-4 鬼怪II/幻影II 战斗机考证合集

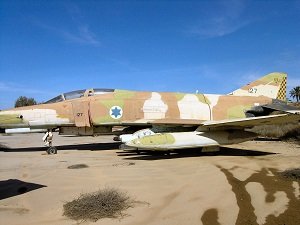

F-4E (69-7226)幻影II/鬼怪II 战斗机 库纳斯 127
美 F-4 鬼怪II/幻影II 战斗机考证合集

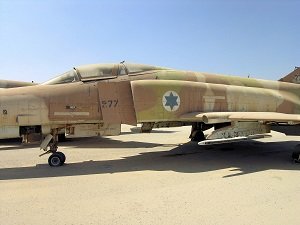

F-4ES 幻影II/鬼怪II 战斗机
      F-4E:该型从F-4C/D型发展而来,是第一种安装M61机炮的鬼怪战斗机。由第48批生产开始,机翼上安装前缘缝翼,设计提高了飞机的空战格斗力。左翼前端装备有TISEO(电子光学目标识别系统)。

美 F-4 鬼怪II/幻影II 战斗机考证合集

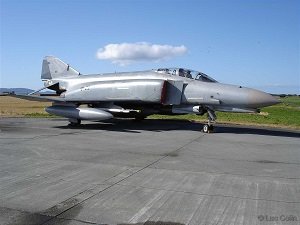

      F-4F:该型机是专门为西德改良生产的F-4E,西德先后共采购175架。相较于标准的F-4E,这批鬼怪少了一个内部油箱,故重量较轻,而且不能携带AIM-7空空导弹。1983年,经过ICE计划改装后,这批鬼怪战斗机改换与F/A-18战斗轰炸机相同的AN/APG-65雷达,并能够发射AIM-120先进中距空对空导弹。第一批改装后的F-4F在1992年服役。德国空军正逐步以新型的台风战斗机更换这批飞机。

      F-4G:该型从F-4E改装而来,共制造116架,是专门压制敌方防空系统的电子战飞机,代号野鼬鼠V(Wild Weasel V)。该型取代了美国空军先前使用的F-105F。美国海军曾经在1963年为12架F-4B加装航舰自动降落系统,并将这12架飞机编号改为F-4G。
      F-4J:该型是美国海军与海军陆战队使用的最后一款F-4衍生型。F-4J修正了许多F-4B的缺陷,通过添加新系统近一步提升了性能。

      F-4K:该型机是英国皇家海军所采购的F-4外销版,70年代以后,皇家海军的无敌级航空母舰服役后,F-4K也成为了英国最后一种可以在传统航空母舰上起飞的战斗机。

      F-4L:该编号曾经赋予1963年到1964年之间数架提供美国海军评估的F-4性能提升版本,不过没有进入生产阶段。

      F-4M:英国皇家空军的F-4K升级版,使用劳斯莱斯发动机,共制造了116架。

美 F-4 鬼怪II/幻影II 战斗机考证合集

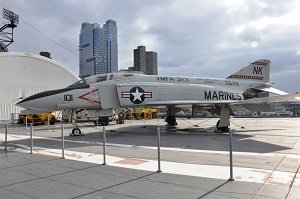

      F-4N:1972年“蜜蜂线”升级计划中对F-4B进行升级后的版本,性能类似F-4J水准,也有改装了无烟发动机,共改装228架。

美 F-4 鬼怪II/幻影II 战斗机考证合集

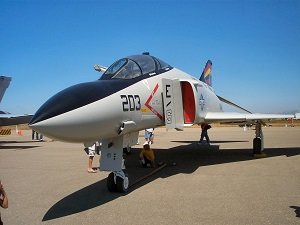

      F-4S:该型是F-4J的升级版,改装了无烟引擎、强化机身、增强机动力,共制造302架。

      RF-4C:该型机是由F-4C改装而成的照相侦察机,F-4C上的武器系统和雷达都被照相侦察器材代替。RF-4C最显著的特征是更长更尖的机首,里面安装了照相机、地形测绘雷达、红外影像等设备。

      RF-4E:F-4的侦查衍生型外销版,共制造了150架。RF-4EJ该型机是RF-4E的日本自卫队专用型,共制造140架,后升级航空电子设备称为"RF-4EJ"改,携带AN/APG-66J雷达。

      QF-4N:由F-4N改装成的遥控靶机。
